Quand les pièces du moteur sont usinées à partir de métal solide

Comprendre la construction des billettes

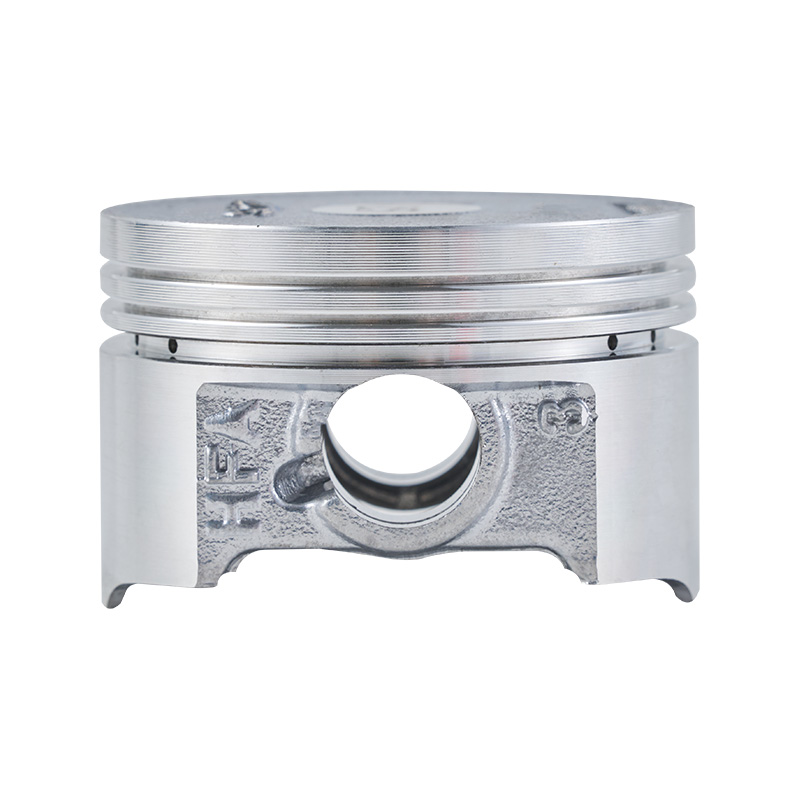

La plupart des pistons de moteur commencent par des pièces moulées ou des pièces forgées dont la forme est proche de la forme finale avant l'usinage. Un Piston usiné CNC commence comme une barre solide avec chaque morceau de matériau usiné pour créer la forme finale. Ce procédé soustractif nécessite beaucoup plus de matières premières et de temps d'usinage que les méthodes conventionnelles, mais offre des avantages qui justifient le coût de certaines applications. Les moteurs de course, les constructions hautes performances et les équipements industriels spécialisés comptent souvent sur ces pistons pour leurs propriétés matérielles supérieures et leur flexibilité de conception.

Sélection des matières premières pour la résistance

La production de billettes commence avec des barres d'aluminium extrudées ou laminées répondant à des spécifications strictes. Les alliages haut de gamme comme le 2618 et le 4032 offrent différentes caractéristiques adaptées à des applications spécifiques. Le 2618 offre une excellente résistance aux températures élevées pour les applications à induction forcée et nitreuses où les charges thermiques sollicitent sévèrement les composants. Le 4032 offre une résistance à l'usure supérieure avec une dilatation thermique plus faible pour les moteurs à aspiration naturelle nécessitant des dégagements serrés. Un piston billette CNC de qualité commence par la certification des matériaux garantissant que la composition correspond aux exigences de chaque application spécifique du moteur.

Capacités d'usinage CNC requises

La création de pistons à partir de billettes solides nécessite des centres d'usinage capables d'effectuer des opérations complexes avec une précision exceptionnelle. Les machines CNC à cinq axes positionnent les outils de coupe à des angles composés, créant ainsi des fonctionnalités complexes impossibles avec un équipement conventionnel. Les broches à grande vitesse enlèvent efficacement la matière tout en conservant les états de surface mesurés en microns. Les changeurs d'outils automatisés échangent entre des dizaines de fraises à chaque cycle. Une installation bien équipée produisant des composants de pistons usinés CNC représente un investissement en capital substantiel dans une technologie de fabrication avancée.

Avantages de la liberté de conception

La construction en billettes libère les concepteurs des contraintes imposées par les processus de moulage ou de forgeage. Les passages de refroidissement suivent des chemins optimaux plutôt que des limitations d'angle de dépouille. Les bossages des broches de poignet se positionnent exactement là où les ingénieurs le souhaitent plutôt que là où les moules le permettent. Les profondeurs des logements de valve s'adaptent aux profils de levage extrêmes sans interférence. Cette liberté permet à une conception de piston CNC d'atteindre des objectifs de performances impossibles avec les méthodes de fabrication conventionnelles.

Possibilités d'optimisation du poids

La suppression de la masse inutile des composants alternatifs améliore la réponse du moteur et réduit les charges sur les roulements. L'usinage des billettes enlève de la matière précisément là où l'analyse des contraintes indique un excès. Les structures complexes sous la couronne maintiennent leur résistance tout en éliminant les grammes des zones critiques. Les poches éclaircissantes entre les bossages des broches réduisent la masse sans compromettre le support des broches du poignet. Un piston CNC soigneusement conçu atteint un poids minimum conforme aux exigences de durabilité pour des applications spécifiques.

Contrôle de la finition de surface

Les surfaces usinées à partir de billettes atteignent une douceur exceptionnelle qui profite au fonctionnement du moteur. Les zones de contact des parois du cylindre reçoivent des finitions optimisées pour la rétention du film d'huile et la réduction de la friction. Les surfaces des rainures annulaires offrent une étanchéité idéale contre la perte de compression. Les profils de jupe correspondent précisément à la géométrie de l’alésage du cylindre pour une charge uniforme. Un piston CNC usiné avec précision offre des caractéristiques de surface améliorant les performances sur toute la plage de fonctionnement.

Compatibilité des applications de revêtement

Les pistons billettes acceptent facilement diverses technologies de revêtement grâce à des surfaces usinées propres. Les revêtements de barrière thermique sur les couronnes protègent le matériau de base de la chaleur de combustion. Les revêtements antifriction des jupes réduisent les risques de traînée et d'éraflures lors des démarrages à froid. Les lubrifiants à film sec sur les zones annulaires empêchent les micro-soudures lors d'interruptions momentanées de lubrification. Un piston billette CNC correctement préparé fournit un substrat idéal pour ces traitements améliorant les performances.

Économie de la production en petits lots

Contrairement au moulage nécessitant un outillage coûteux amorti sur des milliers d’unités, l’usinage de billettes convient économiquement aux petites séries de production. Des jeux de pistons personnalisés pour des combinaisons de moteurs uniques deviennent réalisables sans investissement initial massif. Les cycles de développement de prototypes se raccourcissent considérablement lorsque les modifications de conception nécessitent uniquement des mises à jour logicielles plutôt que de nouveaux outils. Une approche flexible de fabrication de pistons CNC en billette est destinée à des applications à faible volume qui ne pourraient jamais prendre en charge les méthodes de production conventionnelles.

Exigences de vérification de la qualité

Chaque piston billette fait généralement l'objet d'une inspection individuelle garantissant la précision dimensionnelle. Les machines à mesurer tridimensionnelles vérifient les caractéristiques critiques par rapport aux spécifications de conception. Les profilomètres de surface confirment que la finition répond aux exigences. La correspondance des poids garantit des ensembles équilibrés pour un fonctionnement fluide du moteur. Un programme complet de qualité des pistons usinés CNC comprend une documentation complète traçable pour chaque composant individuel.
